Nos moyens
Notre cœur de métier se situe sur les petites et moyennes séries mais notre outil de production moderne et performant nous permet de prendre en charge des fabrications d'envergure plus importante.
Carte électronique
En plus d'un process de fabrication maîtrisé et adapté aux technologies récentes comme plus anciennes, nous offrons une gamme importante de prestations associées à l'assemblage de cartes électroniques. Les cartes peuvent être assemblées selon un process RoHS ou Snpb selon la demande client.
Notre cœur de métier se situe sur les petites et moyennes séries mais notre outil de production moderne et performant nous permet de prendre en charge des fabrications d'envergure plus importante.
D'autres demandes documentaires particulières peuvent être prises en charge sur demande (Rapport d'IPA, DVI, Analyse AMDEC...).Les dossiers de fabrication complets sont archivés et consultables sur site.
Principaux points forts
Un outil de production flexible (capacité à passer d'une production à une autre rapidement), personnel formé IPC 610 classe 3, mise en place d'un process de fabrication adaptée aux spécificités de chaque carte (utilisation du logiciel Mycam pour les plans de fabrication)
Technologies maîtrisées
BGA et QFN, direct Fet, composants CMS, pose de CMS, CMS petits boitiers jusqu'à 01005, composants traversants, cartes haute densité, cartes flex rigides, reprises filaires
Prestations associées
Vernissage au pistolet (vernis acrylique et silicone), moulage (potting), collage, montage mécanique
Test et fiabilisation
Contrôle AOI (systématique), contrôle visuel 100% (systématique), déverminage, test à sondes mobiles, contrôle AOI (systématique), test fonctionnel, test ICT
Réalisation de prototypages
Depuis fin 2023, dans le cadre de sa stratégie d’accompagnement de ses clients et prospects, et avec le support de sa démarche Lean Manufacturing, Seprolec a mis en place un processus complet pour réaliser les besoins en prototypages. Au-delà de l’assemblage de cartes, l’objectif est d’accompagner nos clients dans l’industrialisation des produits, et ceci, dès la phase de prototypage. Nos prestations peuvent donc être accompagnées d’un package DFx (Design for Test – Assembly – Procurement – Cost, Automatic assembly…), au travers duquel, nos clients pourront asservir leur design.
Traçabilité
- Fiche suiveuse
- Déclaration de conformité
- Fiche de suivi et traçabilité
- Rapport de test
Quatre lignes d'assemblages automatisées
- Machine de sérigraphie
- Four de refusion
- Machine d'implantation automatique CMS/BGA
- Inspection automatique (AOI)
Un atelier de finition et retouche
- Postes de travail individuels équipés
- Poste d'inspection BGA
- Poste de retouche BGA
- Poste d'insertion press-fit
- Un atelier de vernissage au pistolet
Un îlot test et fiabilisation
- Testeur à sonde mobile
- Enceinte climatique (déverminage)
- Equipement pour test fonctionnel
- Enceinte VRT
Une ligne de vernissage robotisé
- Vernis acrylique
- Moyens déverminages produit disponibles s'adaptant au besoin client (Standard & chaleur humide)
- Machine à laver cartes
Deux systèmes à vague selective
- Vagues sélectives : une simple pot et une double pot
- Deux vagues traditionnelles : RoHs & SnPb

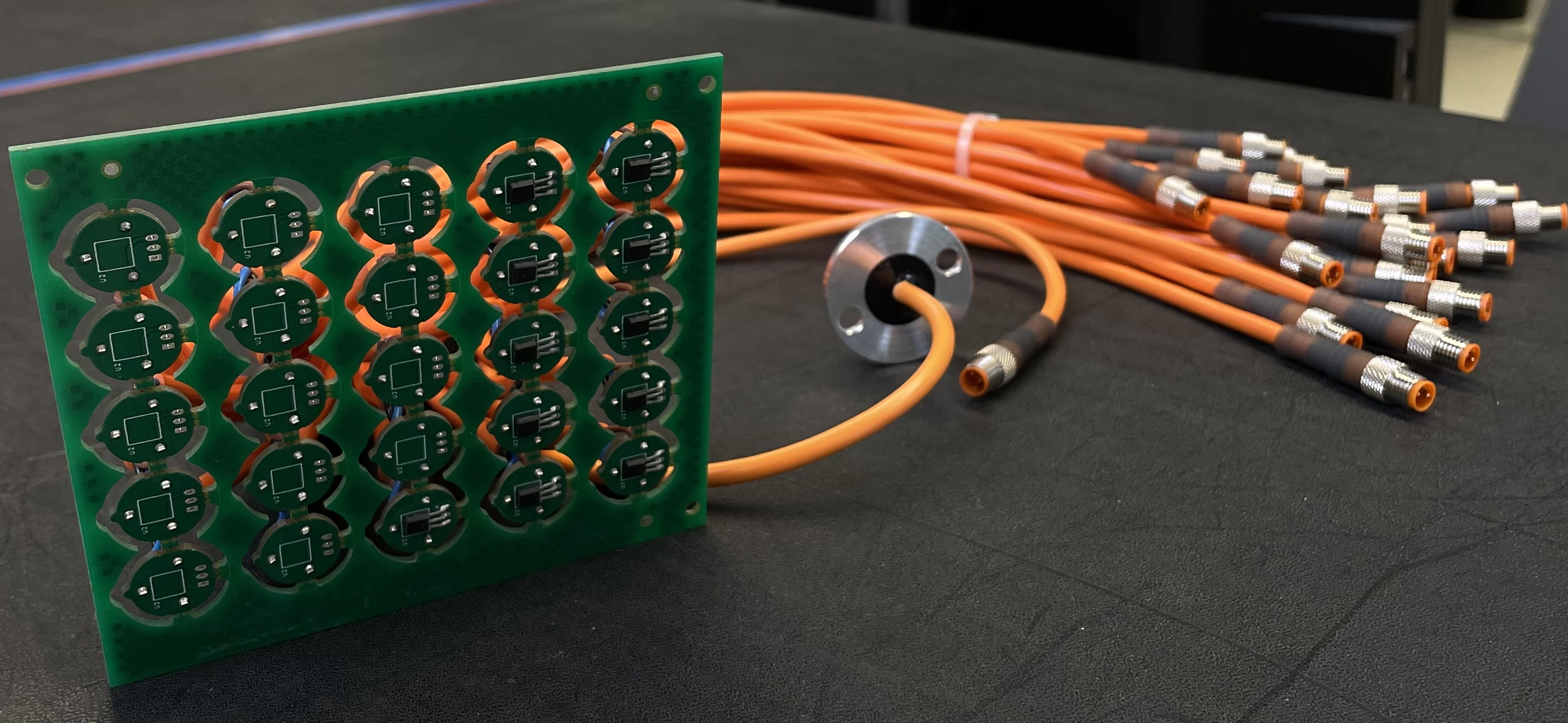

Câblage filaire
Nous avons récemment réalisé plusieurs investissements sur ce métier qui nous permettent de présenter une offre techniquement complète et compétitive.
D'autres demandes documentaires particulières peuvent être prises en charge sur demande (Rapport d'IPA, DVI, Analyse AMDEC...). Les dossiers de fabrication complets sont archivés et consultables sur site.
Principaux points forts
Un outil de production performant
Personnel formé IPC 620 classe 3
Mise en place d'un process de fabrication adaptée aux spécificités de chaque câblage (utilisation du logiciel Mycam pour les plans de fabrication).
Typologie des produits fabriqués
Faisceaux, torons, harnais, armoires, coffrets, pupitres, valises de test
Test et fiabilisation
Contrôle continuité (systématique)
Contrôle visuel 100% (systématique)
Contrôle continuité et isolement (testeur de câblage automatique)
Test diélectrique
Test d'arrachement des contacts (sur toutes les fabrications embarquées ou demande)
Technologies maîtrisées
Mise en œuvre de pièces moulées thermo rétractables, câble coaxial, sertissage et soudure qualifiés comme procédés spéciaux, plusieurs techniques de reprise de blindage sont maîtrisées et choisi en accord avec nos clients selon les spécificités des câbles, potting
Traçabilité
Afin d'assurer une traçabilité complète et dans un esprit de transparence les documents suivants sont livrés avec les cartes : fiche suiveuse, déclaration de conformité, fiche de servi et traçabilité, rapport de test
Une ligne d'assemblage automatisée
- Postes de travail individuels équipés
- Machines de coupe et dénudage automatique
- Machine de dénidage rotative
- Presse de sertissage
- Machine de dénudage coaxial
- Parc de pinces à sertir et outillages
- Banc de test de sertissage
- Testeur Sefelec Synor (continuité et isolement)
- Diélectrimètre
Autres moyens
CMS
210 000 composants à l’heure
4 lignes CMS complètes et autonomes, avec une implantation qui en prévoit 6 à l’avenir sur Seprolec, et 1 ligne CMS similaire sur Aria.
- Capables de poser du 01005 et pas de 0.3mm
- Sérigraphieuses
- Machines de pose de dernière génération (test électrique et traçabilité intégrés)
- Fours de refusion (inertés)
- Contrôle par inspection optique (AOI 3D) et rayons-X
- SPI Contrôle 3D du dépôt de crème à braser.
Systèmes d'information
Traçabilité unitaire des cartes
Une production intégralement gérée par ERP. Un MES (Manufacturing Execution System) gérant traçabilité unitaire et planification/suivi en temps réel de la production
Test sondes mobiles, fonctionnel et programmations
Testeur Takaya. Plus de 100 bancs de tests fonctionnels (analogique, numérique, puissance, RF, GPS…) dont une partie réalisée en interne. Programmation in situ ou autonome. Moyens climatiques (étuves et VRT)
Intégration et tests
Plus de 80 postes sur 2000m², dédiés à l’intégration. Organisation en lignes dédiées aux produits finis ou semi-finis : assemblage (montage, câblage), test, configuration, emballage. Moyens et espace dédiés aux essais en endurance (HALT). Déverminage statique ou dynamique avec relevé de mesures.
Nous sommes en mesure de proposer des cycles de température ou d'utiliser ceux souhaités par nos clients. Test à sondes mobiles avec fourniture du taux de couverture. Test fonctionnel, nous avons un laboratoire équipé avec les principaux équipements nécessaire nous utilisons également des bancs fournis par les clients. Programmation de composants in-situ ou avant câblage. Réglage d'équipements ou cartes.
Stockage des composants
Stock isolé en environnement maîtrisé. Armoires de stockage MSL pour les composants sensibles à l'humidité
Produits spécifiques
Nous avons développé une gamme de sondes permettant de mesurer notamment : la force, les chocs, la vitesse du son dans les matériaux :
- Sondes « tout ou rien »
- Sondes à force électromotrice
- Sondes à ionisation
Magasin
25 000 références de composants
Plus de 25 000 références gérées. Traçabilité informatisée des composants. Stockage des composants sensibles à l’humidité en armoires sèches (suivant JEDEC). Machine de mise en dry-pack
Préparation
Composants : machines de préformage (coupe, cambrage…). Filaire : machines de coupe, de dénudage et de sertissage. Assemblage : différents types de presses (sertissage mécanique, press-fit…)
Atelier cartes
Contrôle, insertion et finition
Plus de 50 postes affectés à la réalisation des différentes étapes de fabrication. 2 vagues EPM (inertées) dédiées aux process RoHS et Plomb. Vague sélective. Machine à laver les cartes avec mesure de contamination ionique. Postes de réparation dédiés, équipés pour le démontage/remontage de BGA, LGA. Equipement de re-billage. Tropicalisation acrylique et silicone suivant IPC : vernissage pistolet, vernissage robot dans un espace climatisé, moyen de contrôle des épaisseurs de vernis, postes de contrôle sous UV.
Gestion des approvisionnements
Notre service achats est composé de 11 personnes. Nous gérons les approvisionnements de matériel pour la majorité de nos clients, le volume d'achats ainsi généré dépasse le million d'euros.
Fournisseurs
Nous disposons d'un panel de fournisseurs suivis et audités pour différents types de prestations et pièces au plan, notamment : les pièces mécaniques, les circuits imprimés, les bobinages.
Stocks
Nous gérons plus de 20 000 références de composants en stock cela nous permet de garantir des lancements en production rapides. Nous mettons en place des stocks dédiés (informatiques et physiques) qui peuvent être financés par nos clients ou en partenariat, cela permet une gestion optimale des projets d'envergure.
Compétences techniques
Nos compétences techniques permettent de gérer au mieux les problèmes d'obsolescences : propositions d'équivalences, sourcing
